ทำไม (Why)
- เพื่อการทดสอบอุณหภูมิและสภาพอากาศของแบตเตอรี่ลิเธียมไอออนสำหรับรถยนต์ไฟฟ้า
อย่างไร (How)
- พัฒนาแนวคิดเครื่องทดสอบใหม่
- ใช้พื้นที่ติดตั้งน้อยเป็นพิเศษ
- ระบบขนาดใหญ่
อะไร (What)
• เครื่องทดสอบเหมือนกัน 18 เครื่อง
• เครื่องทดสอบพิเศษ 4 เครื่อง
• ฟีเจอร์ความปลอดภัยตามระดับความเสี่ยง Level 6
ทำไม | ความท้าทาย
Volkswagen Group ได้รวมศูนย์การพัฒนาและการผลิตแบตเตอรี่แรงดันสูงไว้ที่ Battery Systems Competence Centre เมืองบรันชไวค์ ซึ่งต้องการความสามารถในการทดสอบด้านอุณหภูมิและสภาพอากาศอย่างครอบคลุม
เพื่อให้ใช้พื้นที่อย่างมีประสิทธิภาพ จะมีการติดตั้งเครื่องทดสอบจำนวน 22 เครื่อง โดย 3 เครื่องออกแบบสำหรับทดสอบที่อุณหภูมิสูง และ 1 เครื่องสำหรับการทดสอบการเปลี่ยนอุณหภูมิอย่างรวดเร็ว เครื่องทดสอบต้องสามารถรองรับแบตเตอรี่ลิเธียมไอออนขนาดเต็ม และเนื่องจากเป็นการทดสอบแบตเตอรี่ที่มีกระแสไฟอยู่ ต้องติดตั้งระบบความปลอดภัยขั้นสูงตาม EUCAR Hazard Level 6 เพื่อปกป้องทั้งบุคลากรและระบบ
อย่างไร | แนวคิด
มีการพัฒนาและติดตั้งแนวคิดการออกแบบพื้นฐานในเครื่องทดสอบทั้ง 22 เครื่อง เพื่อประหยัดพื้นที่ เครื่องทดสอบถูกติดตั้งบนโครงฐาน โดยมีส่วนอุปกรณ์จักรอยู่ด้านล่าง
เพื่อความปลอดภัย แต่ละเครื่องถูกติดตั้งภายในโครงสร้างสูงถึงเพดานเพื่อป้องกันไม่ให้เหตุการณ์ผิดปกติส่งผลกระทบต่อบุคลากรหรืออุปกรณ์อื่น ๆ
ระบบความปลอดภัยตามมาตรฐาน EUCAR Hazard Level 6 ต้องสามารถป้องกันการรั่วไหลของอิเล็กโทรไลต์หรือก๊าซ, เพลิงไหม้, และชิ้นส่วนที่อาจกระเด็นออกมาระหว่างการทดสอบผิดพลาด จึงมีการใช้มาตรการป้องกันอย่างเข้มงวด
อะไร | แนวทางแก้ปัญหา

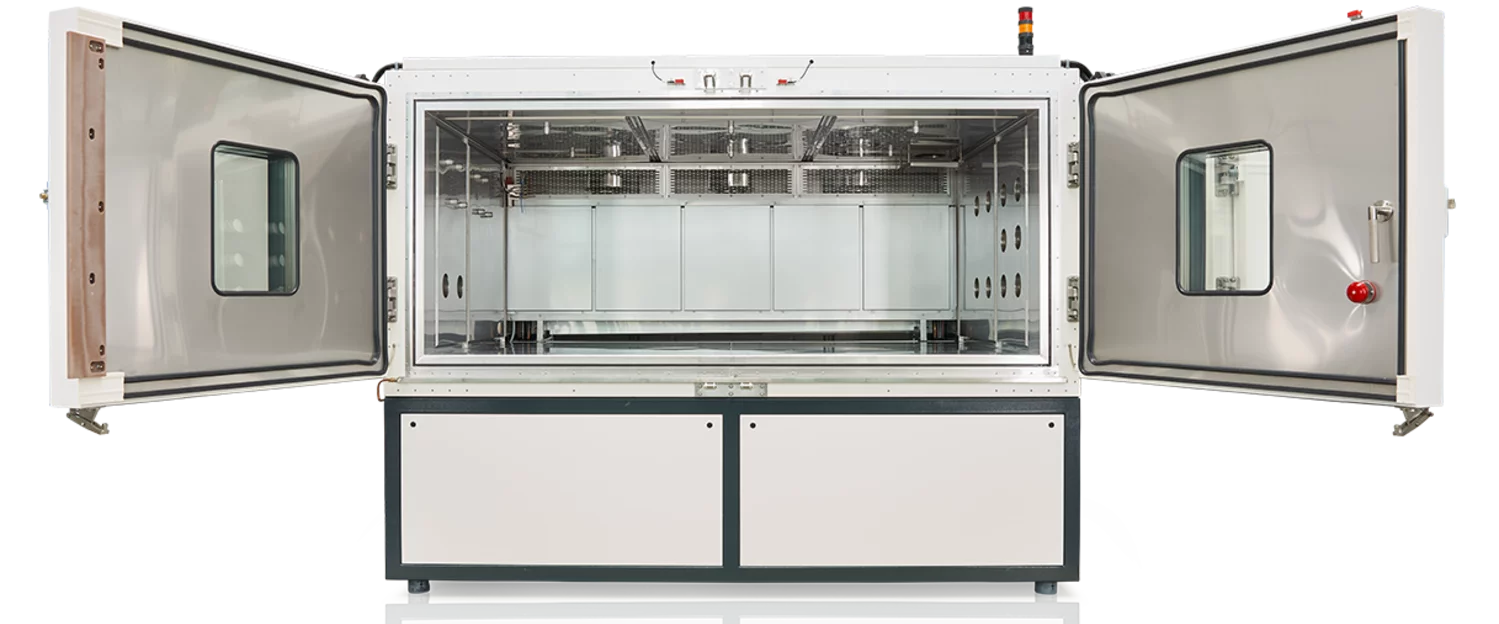

ระบบนี้ประกอบด้วยเครื่องทดสอบอุณหภูมิและสภาพอากาศ 22 เครื่อง พร้อมฟีเจอร์ตามมาตรฐาน Hazard Level 6
- เครื่องทดสอบอุณหภูมิและสภาพอากาศ พร้อมส่วนอุปกรณ์เครื่องจักรอยู่ใต้เครื่องทดสอบ
- ขนาดเครื่อง: 3,350 × 3,100 × 3,000 มม. (กว้าง × ลึก × สูง)
- พื้นที่ทดสอบ: 6.8 ลูกบาศก์เมตร
- น้ำหนักสูงสุดของตัวอย่างทดสอบ: 1,200 กก.
- ครึ่งหนึ่งของเครื่องมีชั้นวางสองชั้น รองรับตัวอย่างขนาดเล็กได้พร้อมกัน
รายละเอียดการทดสอบ:
- เครื่องทดสอบ 18 เครื่อง: ทดสอบอุณหภูมิ −40 ถึง 90°C (อัตราเปลี่ยนแปลง 3 K)
- 3 เครื่อง: รองรับ −40 ถึง 150°C
- 1 เครื่อง: เปลี่ยนอุณหภูมิได้ถึง 10 K
- การทดสอบสภาพอากาศ: 10–90°C, ค่าความเบี่ยงเบน ±0.1–0.5 K
- ความชื้น: 10–95% r.h.
ฟีเจอร์ความปลอดภัยระดับ EUCAR Hazard Level 6:
- โครงสร้างป้องกันไอรั่วแน่นหนา
- ฉนวนกันไฟไม่ติดไฟ
- ระบบระบายอากาศ, ระบบเตือน CO/HC
- ระบบเติมไนโตรเจนเมื่อเกิดไฟไหม้
- ระบบกดความดัน
- ระบบตรวจจับไฟผ่านการวัดอุณหภูมิ
- ระบบควบคุมเครื่องทดสอบใช้ซอฟต์แวร์ SIMPAC และ WEBSeason
ข้อได้เปรียบของคุณในภาพรวม:
- เทคโนโลยีการทดสอบสมรรถนะสูงในพื้นที่ขนาดเล็ก
- ส่งมอบเครื่องทดสอบ 22 เครื่องจากแหล่งเดียว
- อุปกรณ์เฉพาะทางบางส่วนตามความต้องการ
- ความปลอดภัยระดับ Hazard Level 6
